Fundamentos Teóricos y del Diseño de Mapas

Un mapa es una modelización gráfica, abstracta y a escala de relaciones espaciales y territoriales.

«La tarea fundamental de un mapa temático no es registrar cada detalle físico del terreno, sino revelar patrones, relaciones y contrastes en los datos espaciales con el menor esfuerzo visual posible para el lector».

— Cynthia A. Brewer (2005, p. 14)

Lejos de constituir un reflejo pasivo del entorno o una fotografía aérea, opera como un sistema semiótico de comunicación visual que selecciona, jerarquiza y simplifica la realidad física para resolver un problema de localización o análisis (Bertin, 1967/2011).

Como artefacto comunicativo, traduce variables multidimensionales del mundo real (X, Y y eventualmente Z) a un plano bidimensional mediante geometrías discretas (puntos, líneas y polígonos)

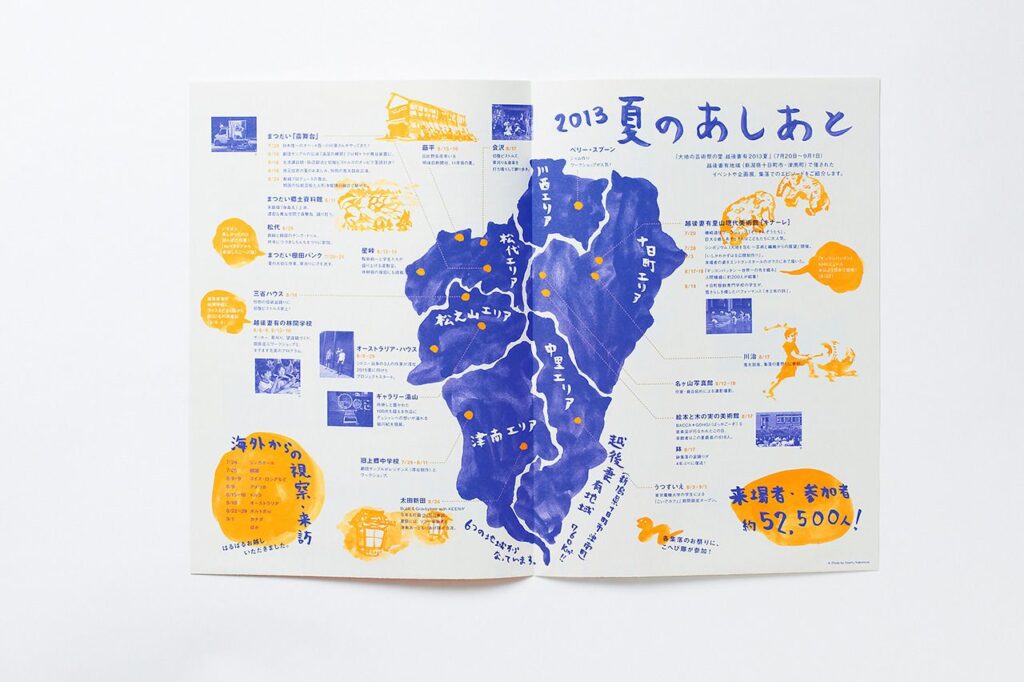

«Comencé a pintar mapas para pintar la información como si fuera ruido, distorsión y ansiedad… El mapa no es objetivo; es una crónica de opiniones, prejuicios y saturación geopolítica».

— Paula Scher (Pentagram, 2011, reflexionando sobre su serie monumental The Maps).

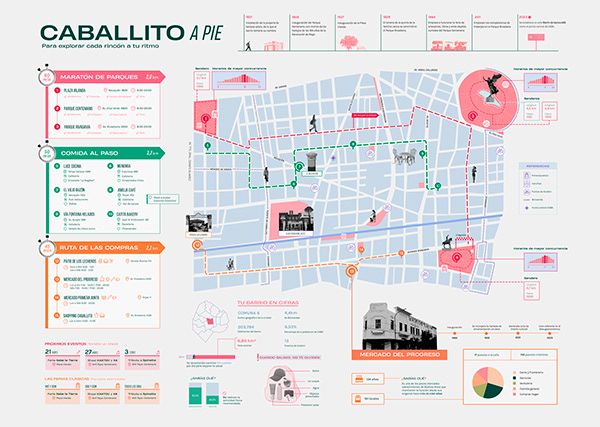

¿Por qué un mapa en señalética y wayfinding?

El mapa cumple la función de puente entre el espacio real y el mapa mental del usuario. No se limita a indicar un trayecto; reduce la carga cognitiva y el estrés derivado de la desorientación en entornos construidos densos.

Autores en el diseño de mapas para orientación

• Kevin Lynch (1960): En The Image of the City, definió los cinco elementos con los que el ser humano estructura mentalmente su entorno: sendas, bordes, distritos, nodos y mojones (hitos).
• Paul Arthur y Romedi Passini (1992): Acuñaron formalmente el término aplicado a la arquitectura y el diseño gráfico en Wayfinding: People, Signs, and Architecture, definiendo el proceso en tres fases: toma de decisiones, ejecución del plan y procesamiento de la información del entorno mediante mapas esquemáticos orientados hacia la dirección de avance (you-are-here).
• Per Mollerup (2005): Sistematizó la taxonomía de la señalética y los planos esquemáticos, postulando que un mapa de orientación debe diseñarse según el punto de vista del usuario en tránsito.

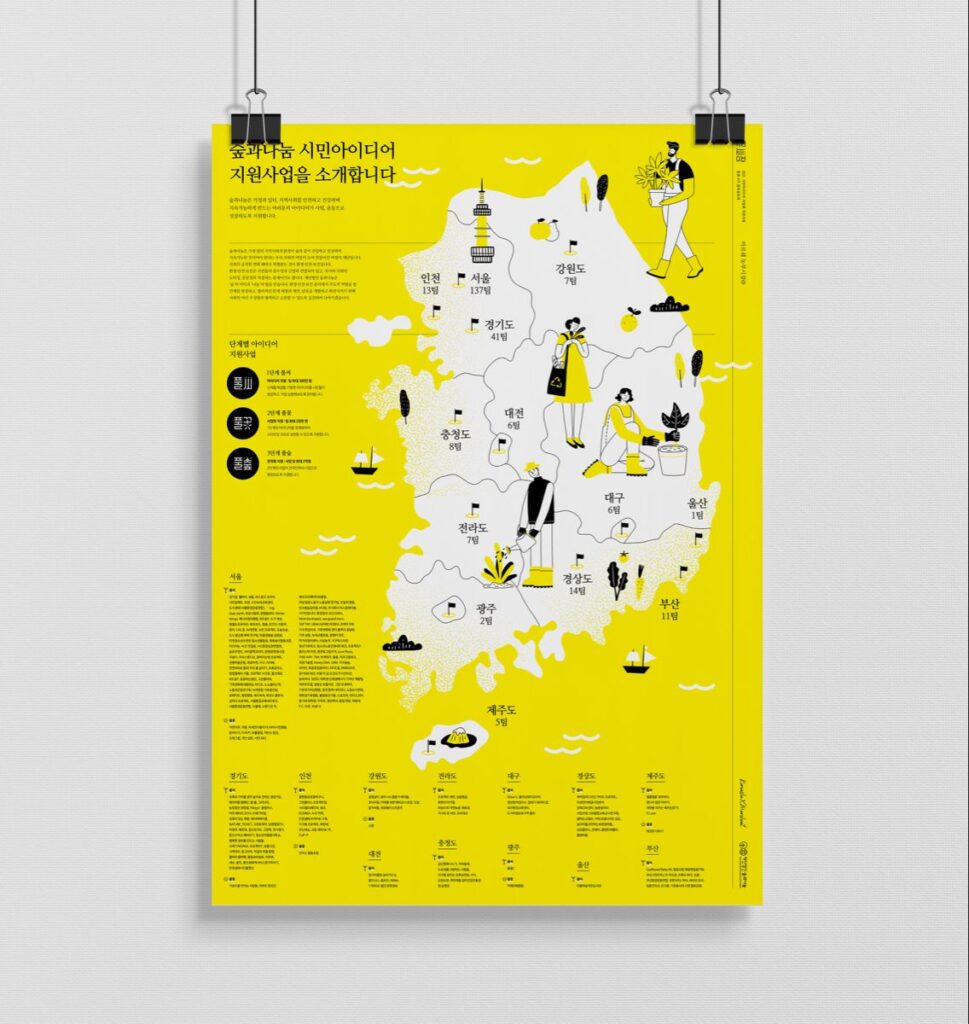

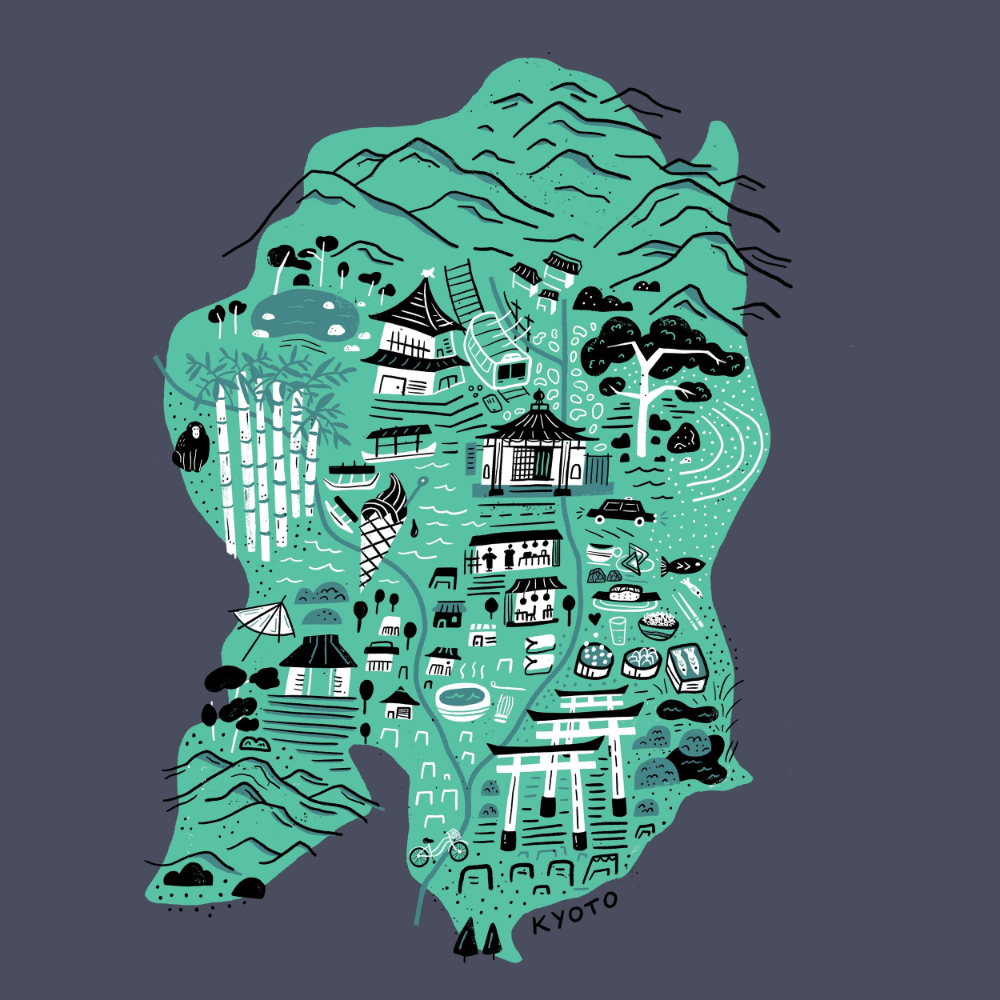

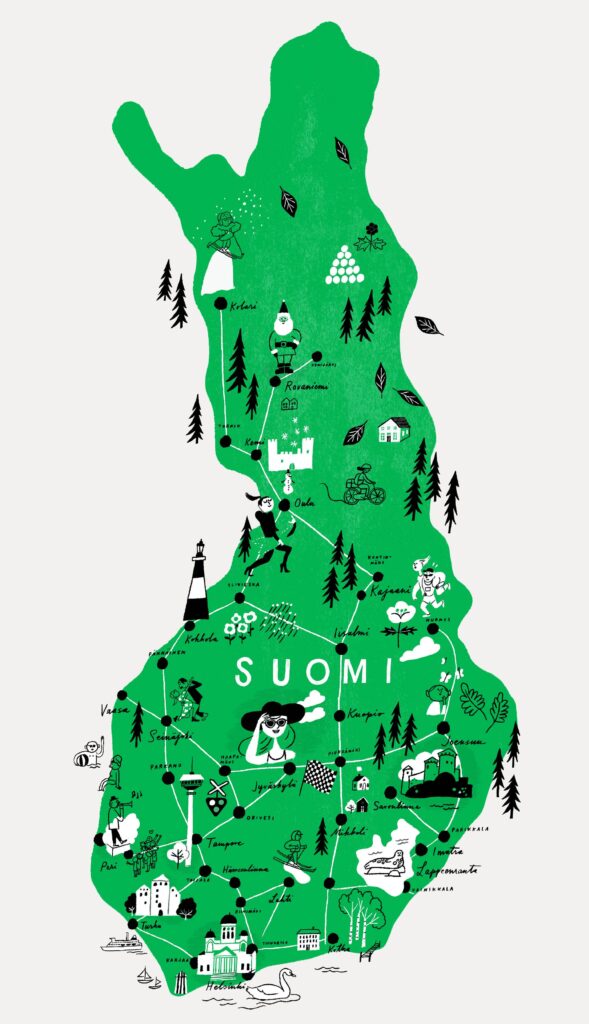

«Al dibujar un país no buscamos documentar únicamente fronteras o capitales, sino capturar la identidad viva del territorio a través de sus microhistorias, su flora nativa y su patrimonio cotidiano».

— Aleksandra Mizielińska y Daniel Mizieliński (Mizielińscy) (Declaraciones editoriales sobre la génesis del atlas Mapas, 2012).

Tipos de mapas: 2D, isométrico y otras proyecciones

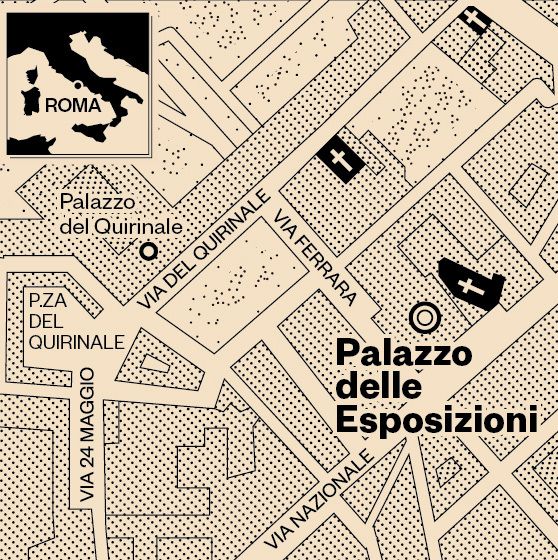

• Mapas 2D (Ortogonales o Cenitales): Proyección perpendicular pura (90^). Priorizan la precisión geométrica, las distancias euclidianas y el cálculo de áreas. Son el soporte estándar del catastro y la topografía.

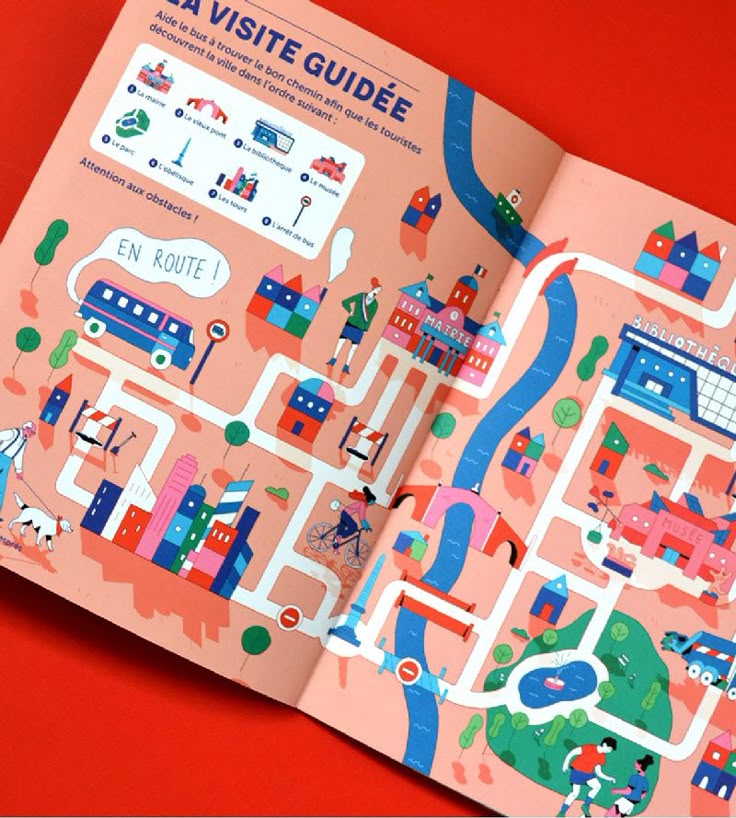

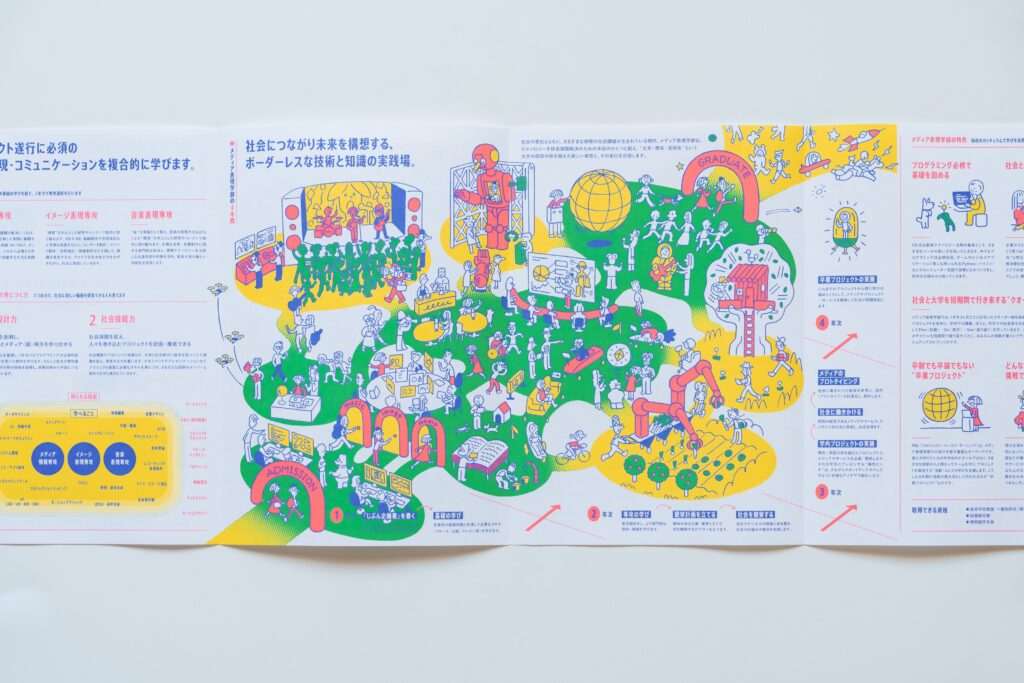

• Mapas Isométricos / Axonométricos (2.5D): Construcción con ejes paralelos sin punto de fuga (habitualmente a 30^). Permiten proyectar alzados arquitectónicos y volúmenes de manera homogénea; no deforman los objetos lejanos, facilitando el reconocimiento visual de fachadas en campus o distritos turísticos.
• Mapas 3D en Perspectiva Cónica: Modelados sobre Modelos Digitales de Elevación (DEM) con líneas de fuga y cámara virtual; empleados en simuladores y planificación territorial.
• Cartogramas (Anamórficos): Deformación voluntaria de la escala geográfica real, sustituida por el peso de una variable estadística (PIB, población, emisiones).

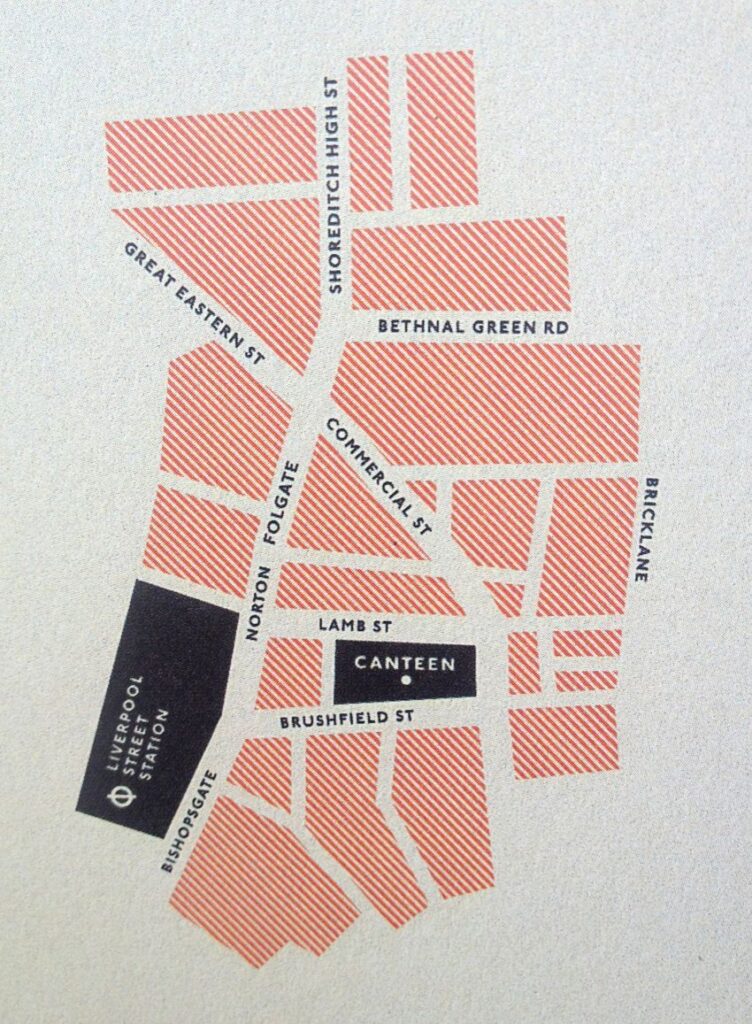

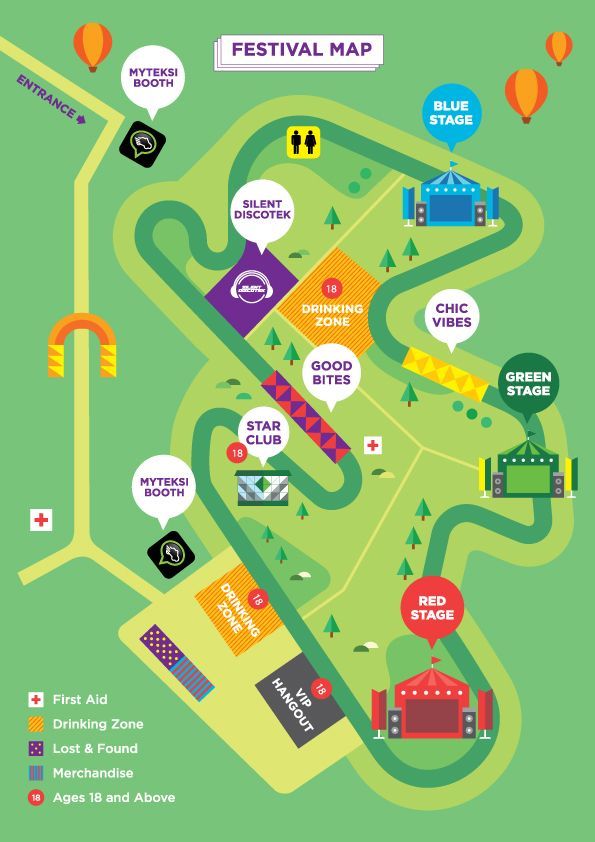

• Mapas Esquemáticos o Diagramáticos: Reducción topológica estricta a conexiones y secuencias lógicas (como las redes de metro), eliminando la escala geográfica real.

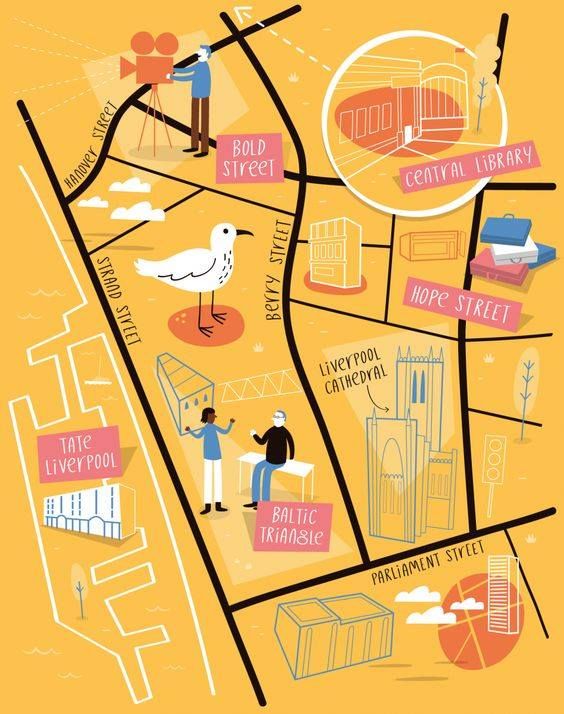

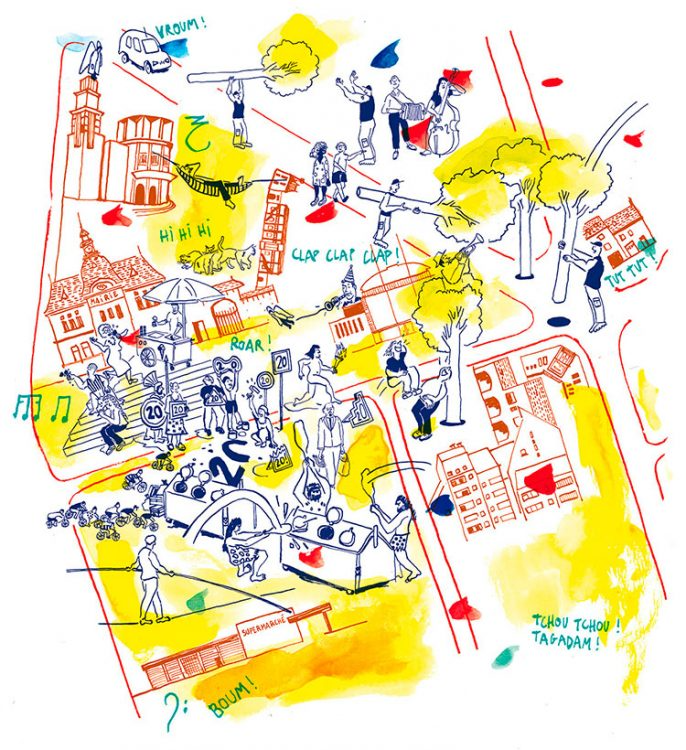

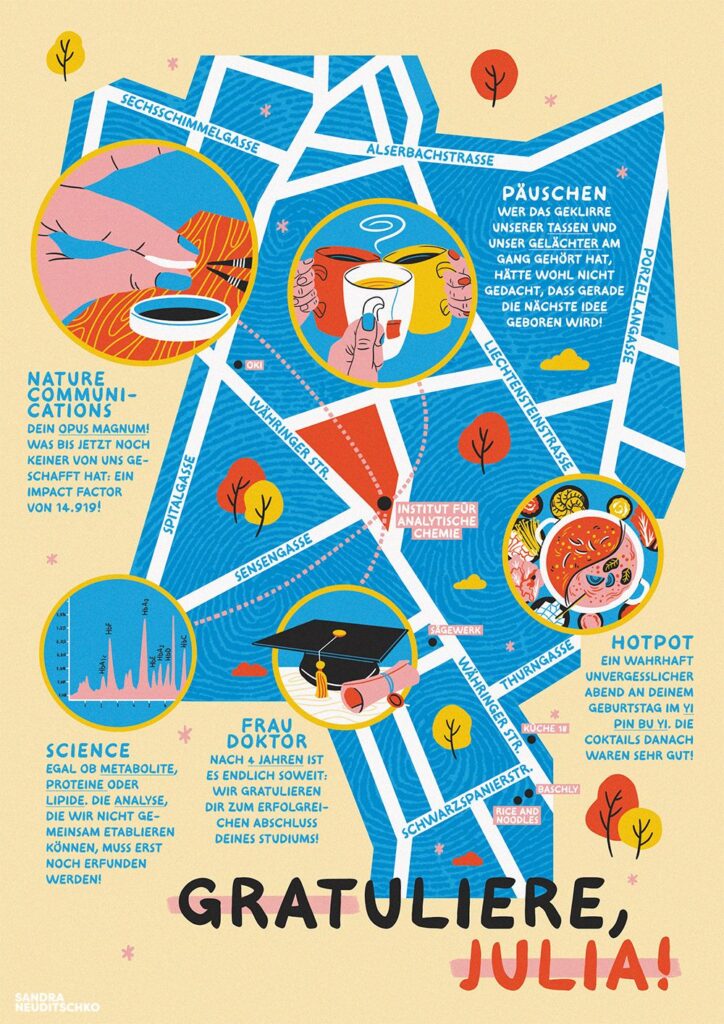

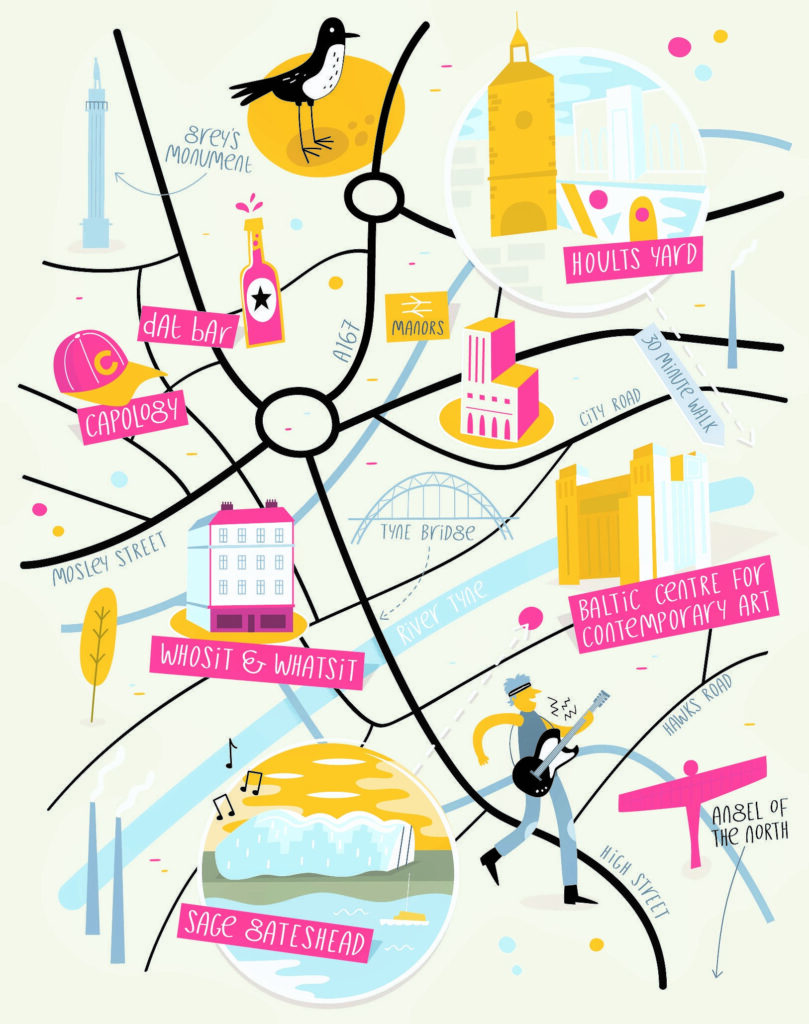

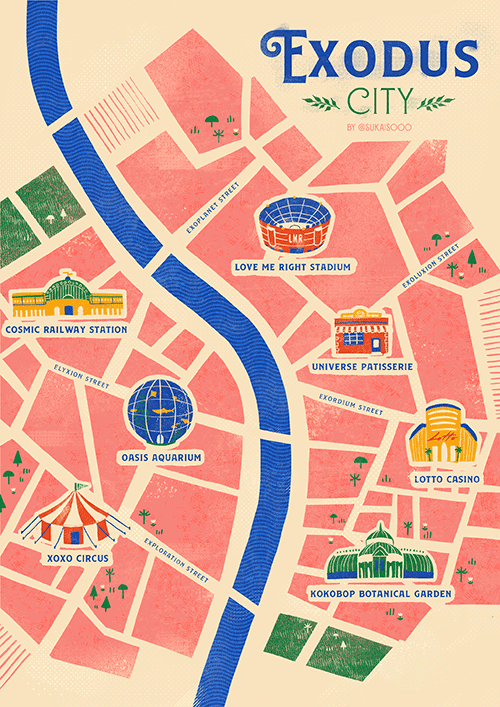

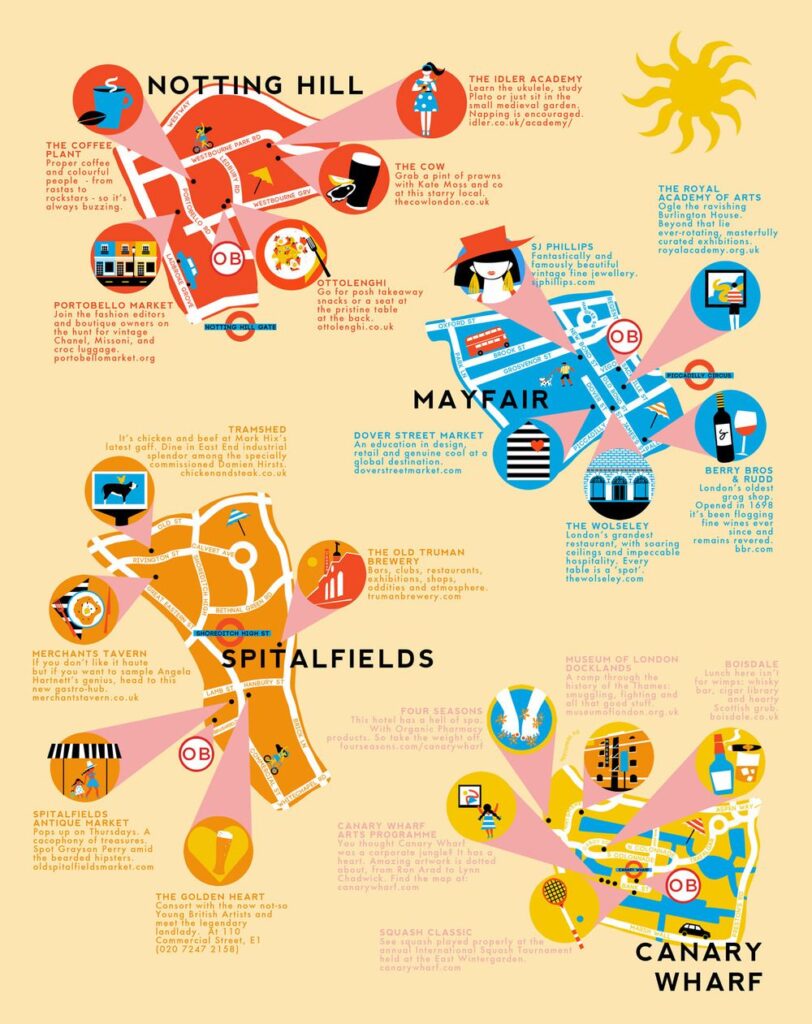

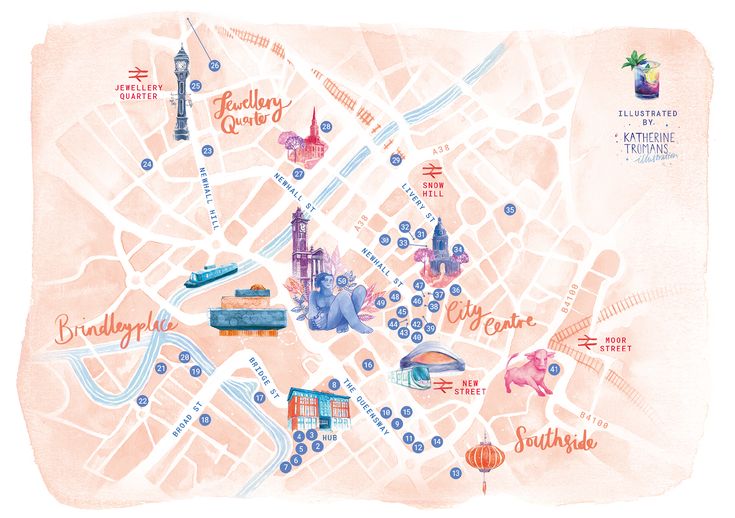

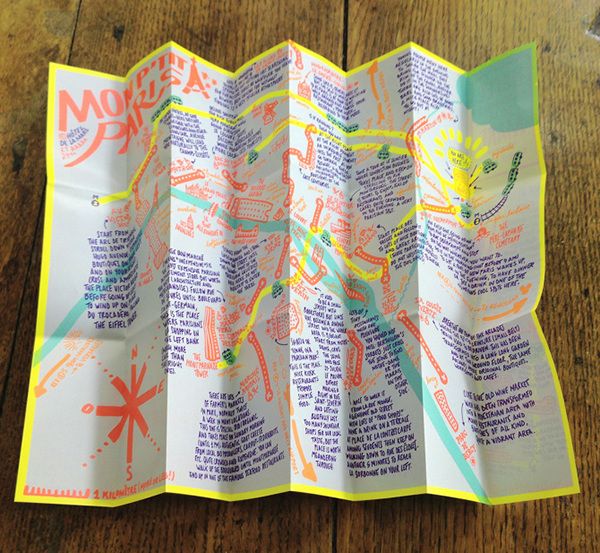

«Un mapa ilustrado debe funcionar como un chiste local y una guía íntima al mismo tiempo; dibujo cada esquina para plasmar cómo la gente experimenta realmente su barrio en la calle, no desde un satélite».

— Jenni Sparks (Hand Drawn Maps, 2014).

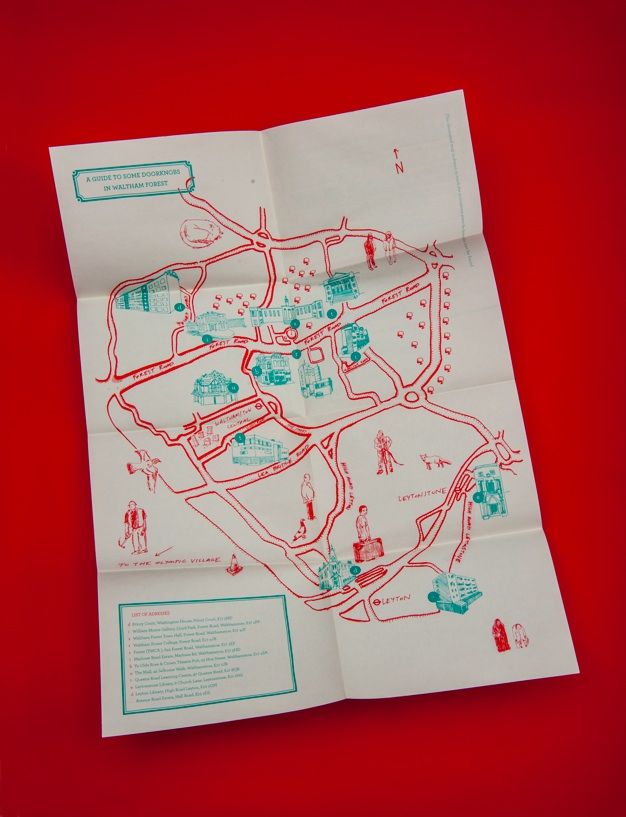

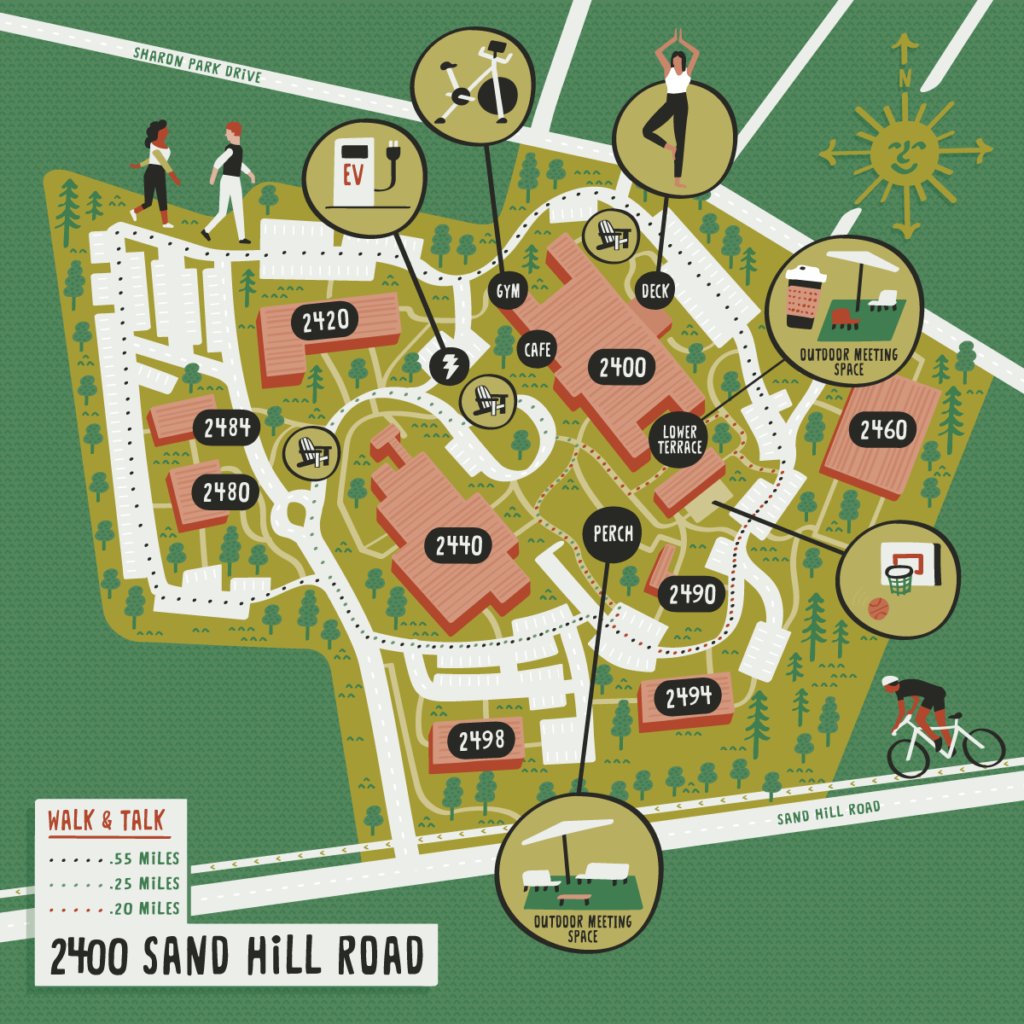

Elementos estructurales en los mapas

Un mapa profesional requiere un sistema canónico de componentes marginales y de composición:

1. Cuerpo del mapa: El área focal donde se despliega la geoinformación con jerarquía figura-fondo.
2. Escala: Expresada de forma gráfica (barra de medición que resiste ampliaciones y reducciones) y numérica (relación de proporción 1:n).
3. Orientación: Indicador de norte (rosa de los vientos o flecha de norte magnético/geográfico).

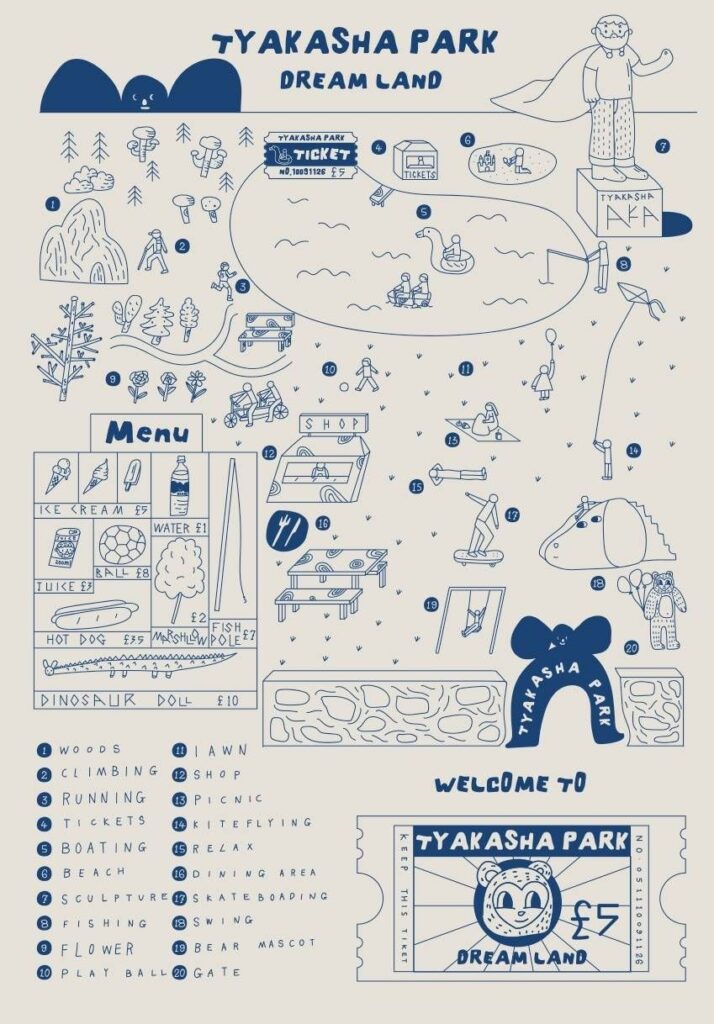

4. Leyenda: Clave decodificadora donde se explicita unívocamente el significado de cada símbolo retiniano, trama y color.
5. Otros:
   1. Metadatos y Marco Geodésico: Retícula de coordenadas, proyección utilizada, fuentes de datos, fecha y autoría.
   2. Toponimia y Rotulación: Etiquetas tipográficas jerarquizadas aplicadas según reglas de colocación (cuadrante superior derecho para puntos, trazo fluido para vectores).

«En un entorno denso y apresurado, el mapa no se lee como un libro; se escanea. Cada símbolo, letra y color debe responder a una jerarquía visual tan rigurosa que el ojo encuentre la salida antes de que la mente procese la duda».

— Per Mollerup (2005, p. 78)

En su obra clásica How to Lie with Maps (1991), Monmonier sintetizó una verdad técnica: para mostrar una realidad tridimensional compleja en un papel, el cartógrafo está obligado a mentir (simplificar, deformar proyecciones, categorizar datos continuos en rangos arbitrarios). La cuestión crítica reside en discernir cuándo esa distorsión es una necesidad geométrica y cuándo es manipulación propagandística o política (e.g., el uso de proyecciones como Mercator para inflar visualmente el tamaño del hemisferio norte sobre el sur global).

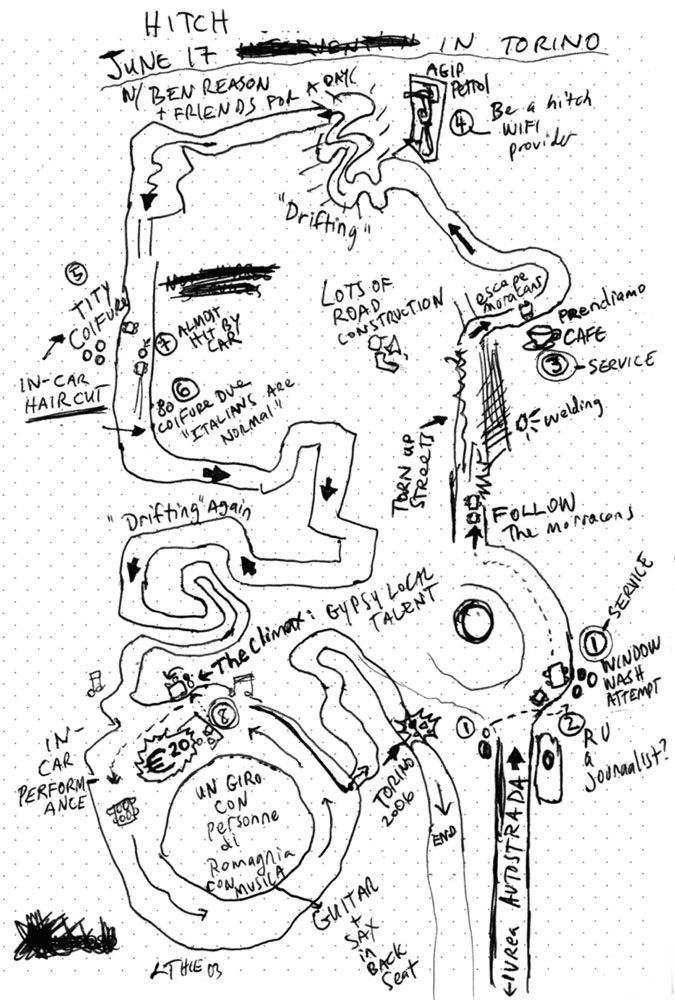

La falacia de la exactitud: Scher argumenta que los mapas nunca son objetivos; son siempre narrativas de poder, delimitación y perspectiva cultural. En sus lienzos, los errores de escala, los datos obsoletos y las distorsiones no son descuidos, sino una declaración deliberada: representan cómo procesamos mentalmente el espacio a través de titulares, fragmentos de noticias y prejuicios geográficos.

---

«El mapa es un sistema gráfico bidimensional que permite transcribir las relaciones de semejanza, orden o proporcionalidad entre datos espaciales mediante el uso controlado de variables visuales».

— Jacques Bertin (2011, p. 42)

Referencias de mapas

• Arthur, P., & Passini, R. (1992). Wayfinding: People, signs, and architecture. McGraw-Hill.
• Beck, H. (1933). Map of the London Underground [Mapa esquemático]. London Passenger Transport Board.
• Bertin, J. (2011). Semiology of graphics: Diagrams, networks, maps (W. J. Berg, Trad.). ESRI Press. (Obra original publicada en 1967).
• Cairo, A. (2013). The functional art: An introduction to information graphics and visualization. New Riders.
• Lynch, K. (1960). The image of the city. MIT Press.
• Mizielińska, A., & Mizieliński, D. (2012). Mapas [Mapy]. Editorial Maeva.
• Mollerup, P. (2005). Wayshowing: A guide to environmental signage principles & practices. Lars Müller Publishers.
• Scher, P. (2011). Paula Scher: MAPS. Princeton Architectural Press.
• Sparks, J. (2014). Hand drawn maps of London and New York. Evermade Editions.
• Tufte, E. R. (1990). Envisioning information. Graphics Press.
• Vignelli, M. (1972). New York City subway map [Mapa de transporte]. Metropolitan Transportation Authority.
• Wyman, L. (1969). Sistema de señalización y pictogramas para el Metro de la Ciudad de México [Sistema de identidad]. Sistema de Transporte Colectivo.
